混凝土抗渗仪

应用领域

微机控制高精度抗渗仪是按照国家标准对混凝土试件长期恒定内压下的耐抗渗漏性能进行测定的新一代检测设备。

全国24小时销售热线:

13833987400

获取优惠报价在线咨询设备

微机控制抗渗仪是按照国家标准对混凝土试件长期恒定内压下的耐抗渗漏性能进行测定的检测设备。本设备可有两种试验方式：

①采用微机专用试验软件控制试验过程，实时显示压力值、试验时间，试验结果自动保存，并可打印输出。

②采用触摸屏+PLC控制试验过程，试验完毕，自动停止。广泛适用于工厂、建筑公司、产品质量检验所、科研院校等单位对混凝土试样抗渗性能的测定和研究。

满足的试验标准

①　JG 249--2009《混凝土抗渗仪》;

②　GBT 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》中抗渗漏性能试验中的渗水高度法和逐级加压法；

③　JC 474-2008 《砂浆、混泥土防水剂》

④　JC/T 984-2005《聚合物水泥防水砂浆》

突出优势

设备主机主要技术特点：

1)主机与抗渗试验台独立分开，有效地保证了主机电气控制系统的稳定、可靠和使用寿命，同时方便路数的扩展和试验台的增加以及混凝土、砂浆试验的互换。

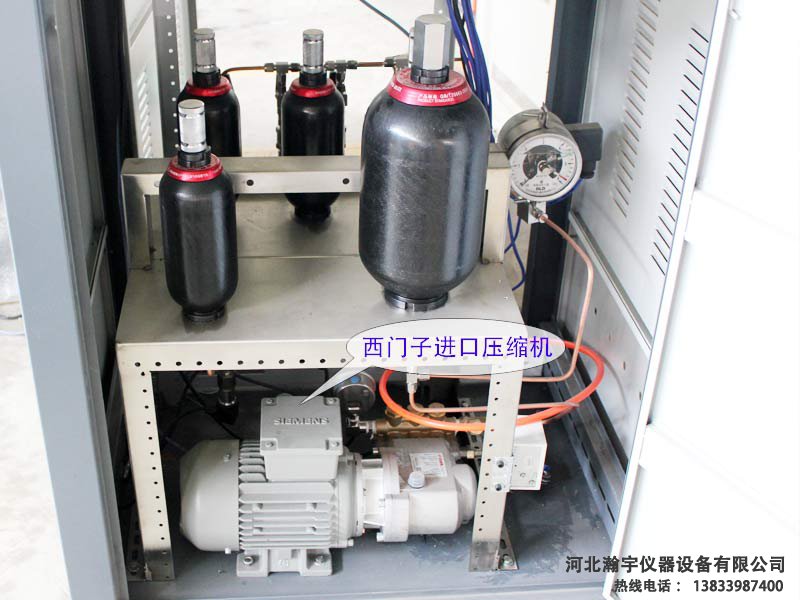

2)控制原理先进，通过PLC、电机带动电动柱塞泵结合大容积304不锈钢蓄能罐控压方式，能够精确控制试验介质压力的准确度，保压效果好，实时自动补压，彻底解决了老式电磁阀频繁控压造成易损坏的缺点；此系统电磁阀仅起开关阀作用，大大降低了电磁阀的使用频率，彻底解决电磁阀易损坏的问题，提高了设备可靠性和整体使用寿命，并大幅减少设备维修成本。蓄能罐储存的能量足够每路压力可供，整套系统中有四分之一试件渗透水时，仍能保证各回路保持压力稳定。

3)电机、电动柱塞泵压力源单元，大幅提高压力单元介质流量，降低噪音，延长压力单元使用寿命及增加可靠性。完全满足标准JG 249—2009中压力源噪音不大于60分贝的要求。

4)下位机采用触摸屏、PLC控制器(或PRB控制器)全新改版升级，稳定性好，可靠性高，抗干扰强，使用寿命长。

5)电气全面改版升级，满足混凝土试样抗渗性能最新国家试验标准抗渗GBT 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》中渗水高度法和逐级加压法的试验。满足两种试验方法，比较好地满足了客户不同试验需求，尤其是新增的渗水高度试验法，可大大提高用户的试验效率。

6)设备具有简单的标定功能，可方便地通过控制器对设备进行标定工作。

7)采用成熟稳定电动增压泵，增压稳定，工作可靠。

8)本机具有超载保护功能。如有试样渗漏，控制器会发出警报声，并自动卸压。

9)系统同时最多可同时带216个试模同时工作，系统中各组试样可同时或分开做试验。

10)液晶控制自动升压，减少了操作人员的工作时间，可实现无人看守，提高了工作效率，试验组数可根据用户要求扩展，可扩展至36组，能满足试验量较大的用户的需求。

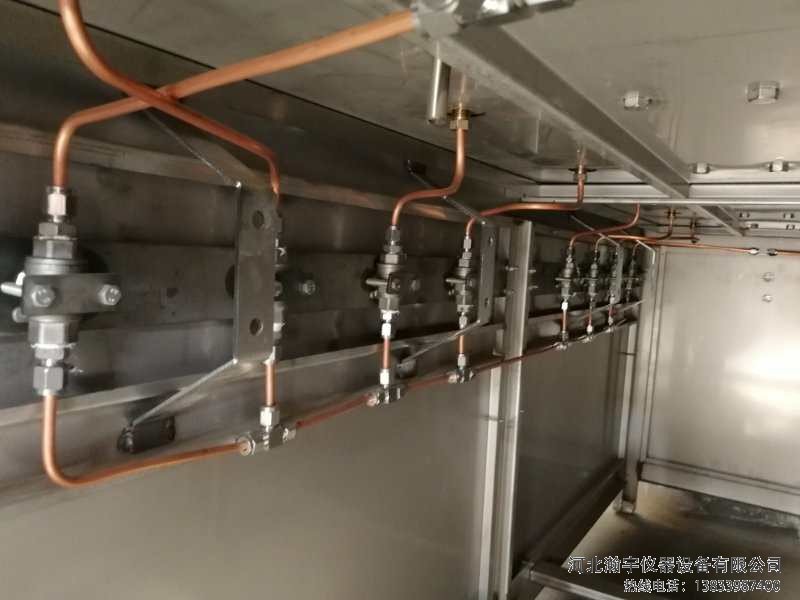

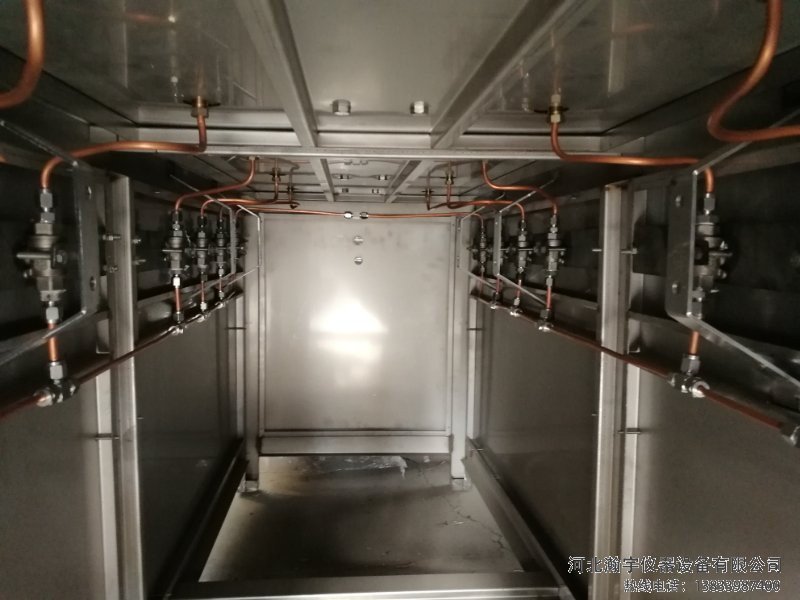

11)试压台由304全不锈钢制成

工作原理

设备原理

混凝土抗渗仪

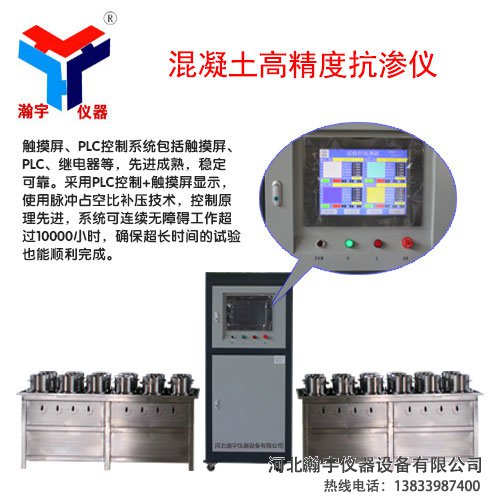

混凝土高精度抗渗仪

系统原理图（1路）

接连好试压台，给蓄能罐充水，并预留一定量的空气，设置好试验参数，开始试验。系统中压力传感器实时检测系统压力，反馈电气系统，电气系统控制电机启动，带动柱塞泵，给系统打压，由于气体的可压缩性，压力会较缓慢升压，到达试验设置压力，电机停止工作，系统停止补压，进行保压，特制蓄能罐保证了较大的储存蓄能，液体的体积变化转化成了气体的体积变化，很好地利用了低压下大蓄能罐的特点，实现了抗渗漏试验需要频繁补压及压力控制的问题。压力传感器实时检测压力，当系统压力下降到试验压力规定的下限时，控制系统启动电机开始补压，到试验压力达上限时停止，如此周而复始，完成此一级的压力试验测试后进入下一级压力测试，如此反复。专用试验软件监控试验，并实时得出压力和时间曲线，自动保存，程序将自动控制试验直至结束。
